Jelzőgázos csőtörés bemérés
A jelzőgázos csőtörésvizsgálat napjaink egyik legpontosabb, nem roncsolásos diagnosztikai módszere vízszivárgás és rejtett csőtörés helyének meghatározására. Vastag vagy vízzáró burkolatok esetén indikatív kutatófúrással egészítjük ki, hogy a bontási terület a minimálisra csökkenjen.
kutatófúrással kiegészítve
Mi a jelzőgázos csőtörésvizsgálat?
A jelzőgázos csőtörésvizsgálat egy nem roncsolásos, indikatív diagnosztikai módszer, amelynek célja a vízvezeték-hálózat szivárgási pontjának valószínűsíthető helymeghatározása.

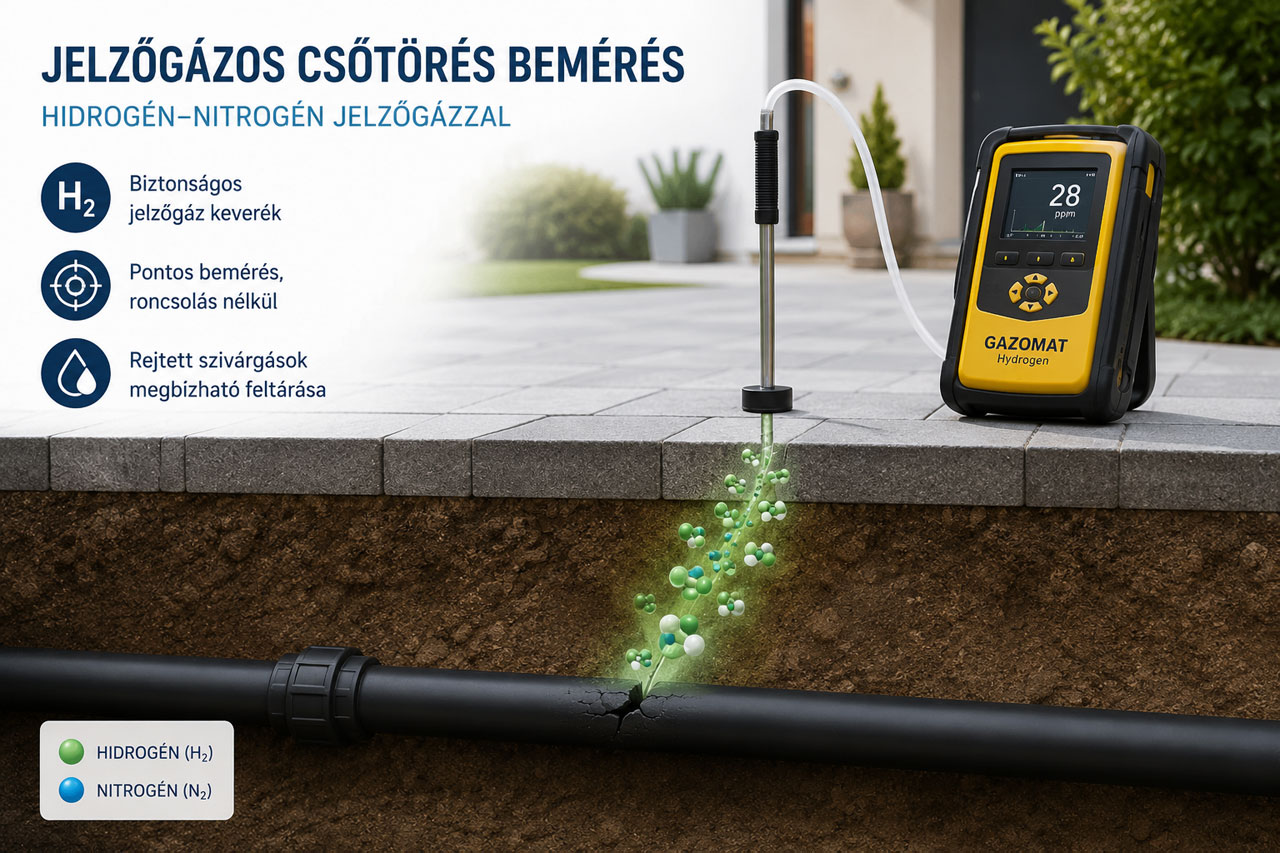

Az eljárás során a csőhálózatot hidrogén-nitrogén (H₂-N₂) keverékkel töltjük fel nyomás alá, majd speciális, nagy érzékenységű detektorral a felszínre jutott gáz jelenlétét és koncentrációjának arányát vizsgálva határozzuk meg a szivárgás feltételezett epicentrumát. Szükség esetén a vizsgálatot hőkamerás méréssel és nedvességméréssel egészítjük ki a pontosság növelése érdekében.
- Teljesen roncsolásmentes alapeljárás
- Padlófűtésnél és műanyag csöveknél kiemelten pontos
- Szükség esetén kutatófúrással kiegészíthető
- Környezetre ártalmatlan gázkeverék
Miért indikatív az eljárás?
A jelzőgáz a talajszerkezettől, a burkolattól és a technológiai viszonyoktól függően a legkisebb ellenállás irányába diffundál. Ezért az eredmény diagnosztikai jellegű: a hiba valószínű helyét mutatja, a pontos sérülést kizárólag a feltárás igazolja.
Az eljárás menete
Lépésről lépésre – pontosan tudja, mi történik a helyszínen
Csőszakasz előkészítése
A vizsgált csőszakasz kiürítése, lezárása vagy szakaszolása, hogy a jelzőgáz csak a releváns vezetékrészben legyen jelen.
Jelzőgáz betöltése
A rendszer feltöltése 95% nitrogén + 5% hidrogén keverékkel, majd a cső nyomás alá helyezése és a nyomásveszteség mérése.
Stabilizálási idő
A gáznak időt adunk, hogy a sérülés helyén keresztül a felszín irányába diffundáljon, mielőtt megkezdjük a mérést.
Műszeres felmérés és térképezés
A burkolaton, padlón vagy a talajon hordozható hidrogéndetektorral (sniffer) felmérjük és térképezzük a gáz kilépési pontjait.
Kutatófúrás – ha szükséges
Ha a burkolat nem engedi át kellően a gázt, kisméretű kutatófúrásokkal segítjük a felszínre jutást (részletek lentebb).
Hibahely-zóna kijelölése és konzultáció
A mérési eredmények alapján valószínűsítjük a hibahelyet, és szakmai magyarázatot adunk a javasolt feltárási pontról.
Kutatófúrás – amikor a burkolat nem engedi át a gázt
A jelzőgáz nem minden esetben tud közvetlenül a felszínre jutni – vastag betonréteg, esztrich, vízzáró csempe vagy padlófűtés-burkolat esetén szükség lehet irányított kutatófúrásra, amely egy kisebb átmérőjű nyíláson keresztül biztosítja a gáz kijutását, így a műszer pontosabban érzékeli a szivárgást.
Mi pontosan a kutatófúrás?
Kisméretű, lokális behatolás a burkolatba vagy a födémbe, amely lehetővé teszi a jelzőgáz felszínre jutását és a szivárgás pontosabb behatárolását. Ez nem feltárás, hanem egy minimálisan invazív diagnosztikai lépés – jellemző átmérője 6-12 mm, mélysége a burkolat és az esztrich vastagságától függ (általában 3-7 cm).
Kutatófúrásra jellemzően akkor van szükség, ha:
- Vastag betonréteg, esztrich vagy csempe található a cső felett
- A burkolat vízzáró (pl. műgyanta, greslap, padlófűtés-burkolat)
- A talaj vagy szerkezet nedves, telített
- A jelzőgáz nem, vagy csak gyengén szivárog a felszínre
- Nagy területet kell vizsgálni (udvar, terasz, garázs)
A kutatófúrás menete
Valószínű zónák kijelölése
A jelzőgázas bemérés előzetes eredményei alapján több valószínű szivárgási zónát határozunk meg.
Furatok készítése
A kijelölt zónákban 6-12 mm átmérőjű, ceruzavastagságú furatokat készítünk a burkolaton.
Összehasonlító mérés
A furatok felett a sniffer műszerrel összehasonlító méréseket végzünk – a legerősebb koncentráció jelzi a legvalószínűbb hibahelyet.
Ügyfélbarát magyarázat
A jelzőgáz nem mindig tud átjönni a vastag burkolaton, ezért pár apró, kb. ceruzavastagságú furatot készítünk, hogy a műszer jobban érzékelje a szivárgási pontot. Ezek a furatok csak a hely meghatározását segítik – nem bontás és nem javítás.
Mikor különösen ajánlott ez a vizsgálat?
A jelzőgázos módszer ezekben az esetekben a leghatékonyabb
Rejtett vízszivárgás gyanúja vagy túlzott vízfogyasztás
Padlófűtési körök szivárgása
Beázások, talajnedvesedés, foltok a falon
Udvari, kerti, garázs- vagy teraszvezetékek
Padló alatti, beton alatti csőszakaszok
Több órája vagy napja fennálló szivárgás
Komplex épületgépészeti rendszerek
Műanyag (PE, KPE) csövek mikrorepedései
Mit tartalmaz a szolgáltatás?
| Rendszer-előkészítés | A csőszakasz ürítése, szakaszolása, lezárása |
|---|---|
| Jelzőgázas feltöltés | 95% nitrogén + 5% hidrogén keverékkel, nyomás alá helyezve |
| Műszeres bemérés | Teljes vizsgálati terület átvizsgálása H₂ detektorral |
| Indikatív kutatófúrások | 6-12 mm furatok, ha a burkolat ezt megkívánja |
| Koncentráció-elemzés | Mérési eredmények összehasonlítása és kiértékelése |
| Hibahely-zóna kijelölés | A valószínű törési pont meghatározása |
| Szakmai konzultáció | Javasolt feltárási pont és további teendők megbeszélése |
| Írásos jegyzőkönyv | Igény esetén, biztosítói kárbejelentéshez is alkalmas formában |
Amit a vizsgálat nem tartalmaz
- Csőtörés feltárása és javítása
- Burkolat helyreállítása
- Szerkezeti bontás
- Kamerás vagy hőkamerás vizsgálat (külön kérhető)
Ez azért fontos, hogy a diagnosztikai és a helyreállítási munkák egyértelműen, jogilag is elkülönüljenek egymástól. A bemérés után természetesen vállaljuk a javítást is – ez azonban önálló, külön díjazott munkafázis.
Extra opciók
A jelzőgázos vizsgálat a következő szolgáltatásokkal egészíthető ki, ha a helyzet megkívánja:
- Hőkamerás vizsgálat
- Akusztikus / korrelációs szivárgásvizsgálat
- Kamerás csatornavizsgálat
- Vízóra-szakaszolás
- Nyomáspróba írásos jegyzőkönyvvel
- Feltárás és javítás – egyedi árajánlat alapján
Gyakran ismételt kérdések
Jelzőgázos csőtörés bemérés – amit leggyakrabban kérdeznek
Kérjen időpontot jelzőgázos bemérésre
Kecskeméten és környékén gyorsan kiszállunk, felmérjük a helyzetet, és elvégezzük a vizsgálatot – kutatófúrással kiegészítve, ha szükséges.
