Akusztikus / korrelációs csőtörés bemérés

Akusztikus csőtörés bemérés

A nyomás alatt lévő szivárgó cső jellegzetes zajt és rezgést kelt – ezt nagy érzékenységű talajmikrofonokkal, érintőmikrofonokkal és korrelátorral "halljuk meg". Föld alatti acél és réz vezetékeknél, hosszabb szakaszokon kiemelten pontos, roncsolásmentes eljárás.

Időpont kérése Hogyan zajlik?

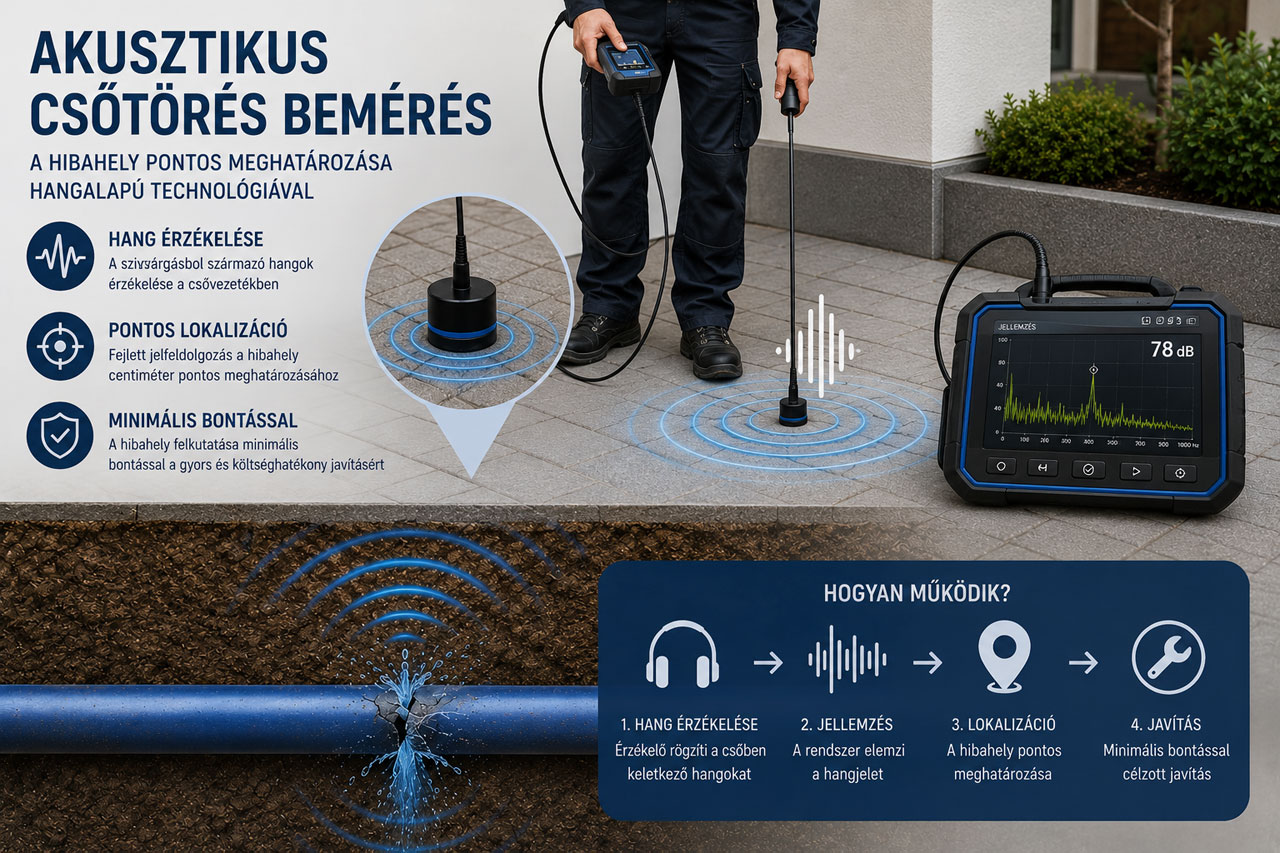

Akusztikus csőtörés bemérés Kecskeméten – talajmikrofonos vizsgálat
Hangalapú mérés

korrelátoros pontosítással

Mi az akusztikus / korrelációs bemérés?

A vizsgálat során nagy érzékenységű talajmikrofonokkal, érintőmikrofonokkal és talajszondával hallgatjuk meg a vízszivárgás által keltett zajokat. A csővezetékből kiáramló víz jellegzetes hangjának erőssége és karaktere alapján határozható meg a szivárgás feltételezhető helye.

A korrelációs módszer ezt egy szinttel pontosabbá teszi: a műszer két (vagy több) ponton egyszerre méri a hangot, és a beérkezési időkülönbségből számítással adja ki, hol a legerősebb a jel – ez jelöli a törés helyét. Hosszabb, föld alatti vezetékszakaszokon ez a kombináció a leghatékonyabb.

  • Teljesen roncsolásmentes, kívülről végzett vizsgálat
  • Hosszú, föld alatti szakaszoknál is hatékony
  • Néhány tíz centiméteres pontosság elérhető
  • Beton, esztrich és burkolat alatt is működik

Csőanyag és a mérés pontossága

Az akusztikus mérés hatékonysága nagymértékben függ attól, mennyire jól vezeti a hangot a csőanyag:

Acél – kiváló Réz – kiváló Öntöttvas – jó PE / KPE – korlátozott
Mit kell tudni a pontosságról?

Ivóvíz- és fűtéscsöveknél, beton vagy esztrich alatt is néhány tíz centiméteres pontosság érhető el, ha megfelelő a nyomás a rendszerben és a cső anyaga jól vezeti a hangot. A vizsgálat eredménye – mint minden műszeres bemérésnél – a hiba valószínűsített helyét jelöli, a végleges megerősítés a feltárás során történik.

Mikor a leghatékonyabb, és mikor nem ez a megfelelő módszer?

Az őszinte szakmai tájékoztatás segít elkerülni a felesleges várakozást

Akkor a legjobb választás, ha:
  • A cső acél, réz vagy öntöttvas – jól vezeti a hangot
  • A szivárgás már érdemi, hallható zajt kelt
  • Hosszú, föld alatti vezetékszakaszt kell átvizsgálni
  • A vizsgálat helyszíne viszonylag csendes
  • A nyomás a rendszerben megfelelő a méréshez
Más módszer lehet eredményesebb, ha:
  • Mikrorepedés vagy kis szivárgás – a keltett zaj túl halk a méréshez; itt a jelzőgázos bemérés célravezetőbb
  • Zajos környezet – forgalmas út, gyár közelében a környezeti zaj zavarja a mérést
  • Műanyag (PE, KPE) csövek – rosszul vezetik a hangot, csökken a pontosság
  • Nagy mélységben futó vezeték – 2 méternél mélyebben a jelzőgáz megbízhatóbb eredményt ad
A gyakorlatban gyakran kombináljuk

Sok esetben az akusztikus bemérést jelzőgázos vagy hőkamerás vizsgálattal egészítjük ki – különösen kereszt-ellenőrzésként (pótmérésként), amikor a korrelátoros bemérés után centiméteres pontosságra van szükség. A helyszíni felmérés alapján mindig azt a kombinációt választjuk, amely az Ön esetében a leggyorsabb és legpontosabb eredményt adja.

Az eljárás menete

Lépésről lépésre – pontosan tudja, mi történik a helyszínen

1
Helyszíni felmérés

Felmérjük a csőanyagot, a vezeték hosszát és a környezeti zajviszonyokat, hogy eldöntsük, az akusztikus módszer a megfelelő választás-e.

2
Érzékelők elhelyezése

Talajmikrofonokat, érintőmikrofonokat vagy talajszondát helyezünk el a vezeték mentén több ponton.

3
Hangalapú mérés

A szivárgás által keltett zaj erősségét és karakterét rögzítjük az egyes mérési pontokon.

4
Korrelációs számítás

A különböző pontokon mért hang beérkezési időkülönbségéből a műszer kiszámítja a legvalószínűbb hibahelyet.

5
Eredmény és konzultáció

Megjelöljük a feltételezett hibahelyet, és szakmai magyarázatot adunk a javasolt feltárási pontról.

Mikor érdemes más módszert választani?

Az akusztikus bemérés erős eszköz, de nem minden esetben a legjobb. Ha az Ön helyzete a fenti "más módszer eredményesebb" kategóriába esik, ezeket ajánljuk:

Nem biztos, melyik módszer kell?

Hívjon – a tünetek alapján telefonon javaslatot adunk a legmegfelelőbb eljárásra.

+36-30-609-6411

Gyakran ismételt kérdések

Akusztikus csőtörés bemérés – amit leggyakrabban kérdeznek

Olyan nem roncsolásos vizsgálati módszer, amely a nyomás alatt lévő szivárgó cső által keltett jellegzetes hangot és rezgést érzékeli talajmikrofonokkal, érintőmikrofonokkal és korrelátorral. A műszer több ponton méri a hangot, majd számítással adja meg, hol a legerősebb a jel – ez jelöli a törés helyét.

Ivóvíz- és fűtéscsöveknél beton, esztrich vagy burkolat alatt is néhány tíz centiméteres pontosság érhető el, ha megfelelő a nyomás a rendszerben és a cső anyaga jól vezeti a hangot – elsősorban acél és réz csöveknél.

Zajos környezetben (forgalmas út, gyár közelében), műanyag (PE, KPE) csöveknél – amelyek rosszul vezetik a hangot –, nagy mélységben futó vezetékeknél, és mikrorepedéseknél, ahol a szivárgás zaja túl halk a méréshez. Ilyen esetekben jelzőgázos vagy hőkamerás vizsgálat lehet eredményesebb.

Fém – elsősorban acél és réz – csöveknél a leghatékonyabb, mert ezek jól vezetik a szivárgás által keltett hangot. Hosszabb, föld alatti vezetékszakaszoknál a korrelátoros mérés különösen jó eredményt ad.

Igen, gyakran kombináljuk jelzőgázos vagy hőkamerás vizsgálattal, különösen kereszt-ellenőrzésként (pótmérésként), amikor a korrelátoros bemérés után centiméteres pontosságra van szükség. A helyszíni felmérés alapján mindig az adott esethez legjobb kombinációt választjuk.
